本產品適用于戶用離網發電、邊防海島等電力供應。
產品特點
?風光互補發電控制系統逆變一體
?工頻變壓器隔離，安全可靠
?完善的保護功能
?CE認證
技術參數
|
型號 |
WWSI0303-12 |
WWSI0505-12 |
WWSI0606-24 |
WWSI0610-24 |
WWSI1010-48 |
|
風機輸入 |
|||||
|
額定輸入功率 |
300W |
500W |
600W |
600W |
1000W |
|
輸入電壓范圍 |
0~16V |
0~16V |
0~32V |
0~32V |
0~64V |
|
額定輸入電流 |
25A |
42A |
25A |
25A |
21A |
|
手動制動 |
閉合制動開關，完全卸荷，需手動恢復 |
||||
|
過電流制動 |
25A |
42A |
25A |
25A |
21A |
|
過電壓制動 |
同“輸出過壓“控制 |
||||
|
光伏輸入 |
|||||
|
額定功率 |
90W |
150W |
180W |
180W |
300W |
|
最大開路電壓 |
24V |
24V |
48V |
48V |
96V |
|
額定輸入電流 |
8A |
13A |
8A |
8A |
7A |
|
充電參數 |
|||||
|
額定蓄電池電壓 |
12V |
12V |
24V |
24V |
48V |
|
輸出過壓點 |
14.5V |
14.5V |
29V |
29V |
58V |
|
逆變 |
|||||
|
直流輸入電壓范圍 |
10.8V~17V |
21.6V~34V |
43.2V~68V |
||
|
額定輸出功率 |
300W |
500W |
600W |
1000W |
1000VA |
|
額定輸出電壓 |
110/120/220/230/240V |
||||
|
額定相位數 |
單相 |
||||
|
額定輸出頻率 |
50/60±0.5Hz |
||||
|
波形畸變率 |
<5% |
||||
|
最大轉換效率 |
≥85% |
||||
|
過載能力 |
120%額定輸出功率1分鐘，150%額定輸出功率10秒 |
||||
|
通用參數 |
|||||
|
顯示方式 |
LCD |
||||
|
顯示內容 |
蓄電池電壓、充電電流、制動指示；以及蓄電池過壓、蓄電池欠壓；負載過載、負載短路、設備過熱等狀態 |
||||
|
隔離方式 |
工頻隔離 |
||||
|
空載損耗 |
≤0.9A |
≤0.7A |
≤0.7A |
≤1.25A |
≤0.625A |
|
保護功能 |
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等 |
||||
|
環境溫度 |
-20℃～+40℃ |
||||
|
環境濕度 |
5%~95%,無凝露 |
||||
|
噪音 |
≤65db |
||||
|
冷卻方式 |
風冷 |
||||
|
外殼防護等級 |
IP20 |
||||
|
尺寸(寬×高×深) |
344×165×402 mm |
||||
|
產品凈重 |
8kg |
9kg |
13kg |
15kg |
|

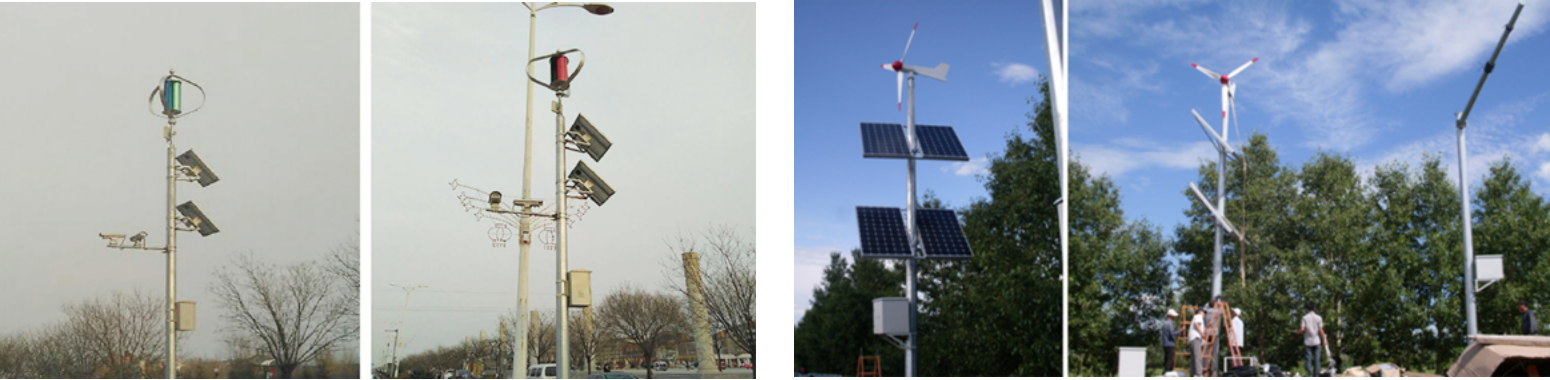

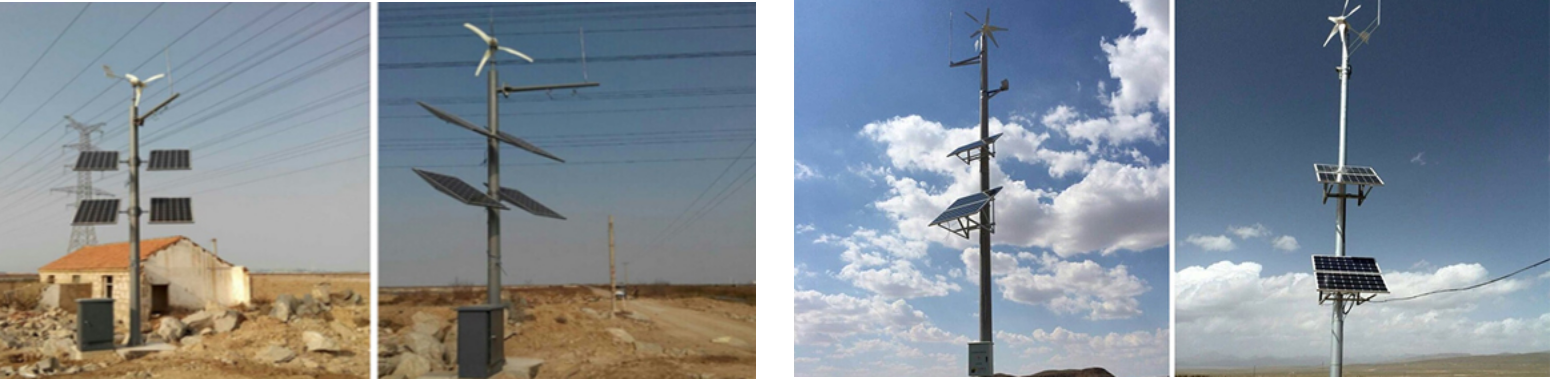

應用案列
包頭某監控項目 甘肅省高速路網智能監控系統
甘肅安西某項目 海南省昌江縣項目
